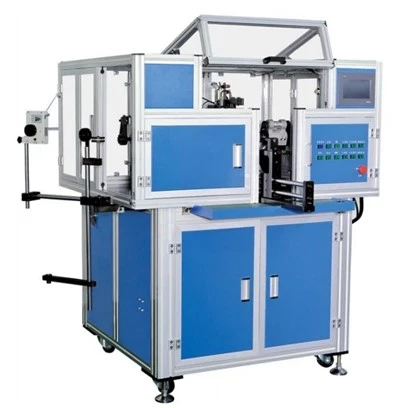

ماشین سیم پیچ دوشاخه پرنده روتور
مدل؛ GWFC{0}}D
قطر روتور: 25-85 میلی متر
قطر کموتاتور: 12-50 میلی متر
ضخامت پشته روتور قابل اجرا: 10-100 میلی متر
قدرت: 380V 3.0KW
مصرف گاز: 0.6 لیتر در دقیقه
شرح
GWFC{0}}دستگاه سیم پیچ دوشاخه پرنده D روتور
|
پارامتر: |
|
|
اندازه: |
1450*1200*1400 میلی متر |
|
وزن: |
600 کیلوگرم |
|
قطر روتور: |
25-85 میلی متر |
|
قطر کموتاتور: |
12-50 میلی متر |
|
ضخامت پشته روتور قابل اجرا: |
10-100 میلی متر |
|
قدرت: |
38٪ 7b٪ 7b2٪ 7d٪ 7dV 3.0KW |
|
مصرف گاز: |
0.6 لیتر در دقیقه |
|
پیکربندی اصلی: |
|
|
کنترل کننده: |
امرون |
|
موتور: |
سروو موتور |
|
صفحه لمسی: |
اشنایدر |
|
اجزای پنوماتیکی: |
ایرتک |
|
ریل راهنما: |
تایوان شانگ یین |
|
یاتاقان: |
NSK/IKO |
|
سنسور: |
ارتک |
|
کشنده: |
نمایشگر باند کشش الکترونیکی |
توابع و اصول دستگاه:
تجهیزات به طور خودکار توسط یک موتور سروو کنترل می شود و روتور به طور خودکار با سیم پیچ، آویزان و برش کار می کند.
اجزای اصلی عبارتند از قسمت چنگال پرنده سیم پیچ، قسمت مکانیزم قلاب شاخص، مکانیسم برش و سایر موتورهای کنترل قطعات مکانیکی و لوازم الکتریکی.
جزء کمکی قسمت قاب، قسمت هود و قسمت قاب پرداختی است.
جریان اقدام دستگاه:
1. روتور را به صورت دستی روی ابزار تعیین موقعیت اولیه قرار دهید → دستگاه را راه اندازی کنید → روتور را تغذیه کنید → روتور را گیره دهید و از موقعیت یابی اولیه خارج شوید.
2. ← نمایه سازی خودکار برای آویزان کردن اولین قلاب قلاب ←، نمایه سازی برای کشیدن سر سیم شکسته →، نمایه سازی به سیم پیچ اول شکاف
3. ← پس از پیچیدن یک شکاف، ← دومین قلاب نمایه سازی روتور ← سیم پیچی نمایه سازی شکاف دوم
4. ← برای تکمیل قلاب سیم پیچی هر شکاف (با توجه به تعداد اسلات های تعیین شده توسط برنامه) اقدامات فوق را تکرار کنید.
5. انتهای سیم شکسته را پس از اتمام بکشید، چاک را رها کنید و روتور بعدی را بپیچید.
تگ های محبوب: دستگاه سیم پیچ چنگال پرنده دو روتور، چین، تامین کنندگان، تولید کنندگان، کارخانه، قیمت، ساخت چین
