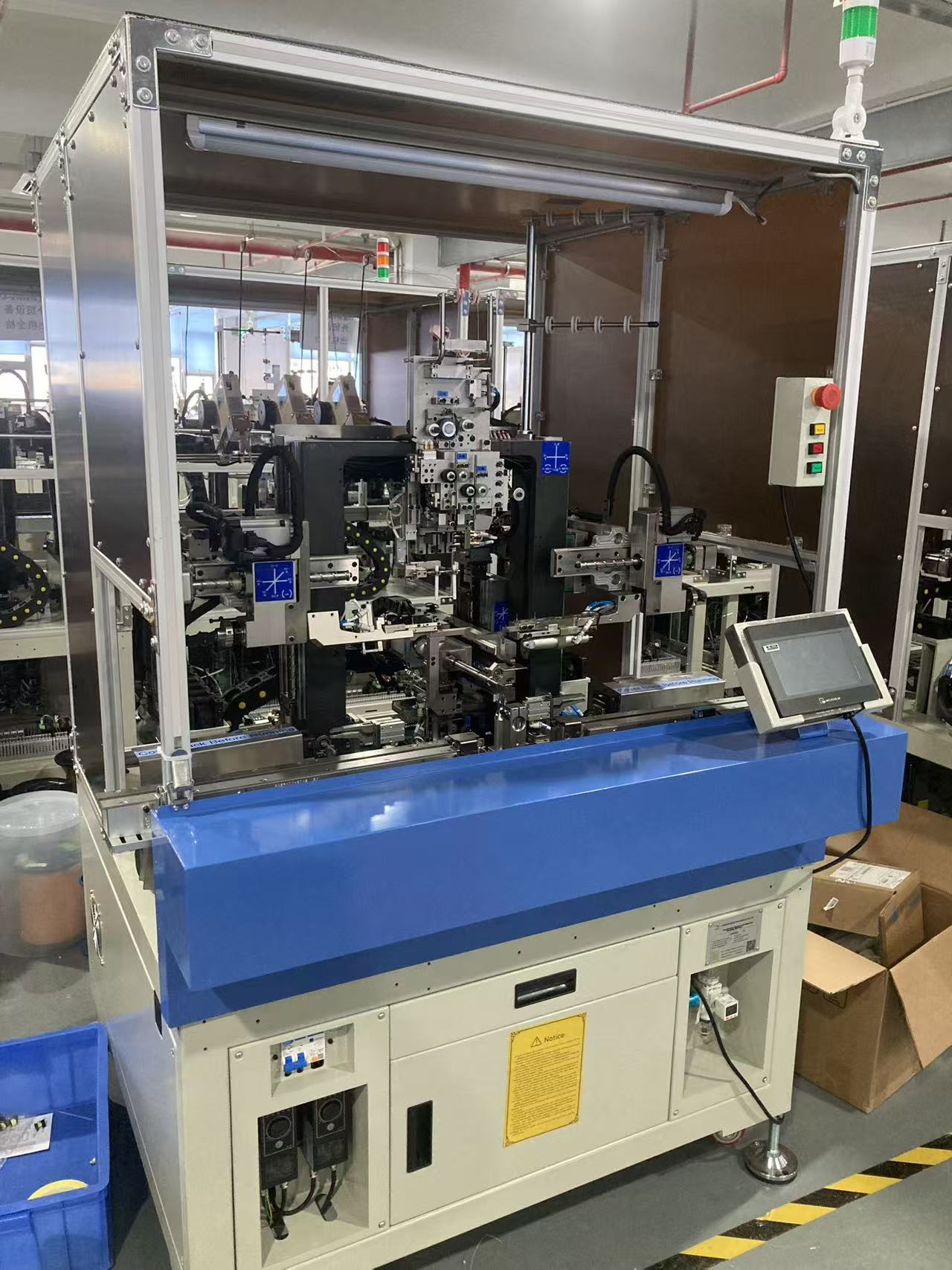

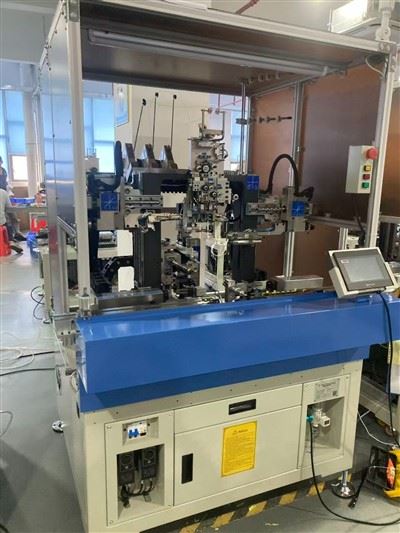

دستگاه سیم‌پیچ پوشش آستین دو بازوی GWD-S22 رزوه‌بندی آستین، سیم‌پیچ، نوار چسب بین لایه‌ای و شکل‌دهی دیواره مانع. 5000سرعت بالای RPM را برای تولید ترانسفورماتور و سلف فرکانس بالا یکپارچه می‌کند. از پیکربندی خط تولید چند سیمی، سیم رشته ای و خطی پشتیبانی می کند.



نمای کلی محصول:

دستگاه سیم پیچ پوشش آستین دو بازوی GWD-S22 یک راه حل سیم پیچ خودکار سیم پیچ با کارایی بالا است که برای ترانسفورماتورهای فرکانس بالا، القاگرهای قدرت و سیم پیچ بابین با اجزای مغناطیسی طراحی شده است.



برخلاف سیم‌پیچ‌های معمولی تک بازویی که رزوه، سیم‌پیچ و چسباندن آستین را به چندین ایستگاه مستقل جدا می‌کنند، این دستگاه سیم‌پیچ با پوشش دو بازویی، درج آستین، سیم‌پیچ چند سیمه، نوار عایق بین لایه‌ای و نوار مانع را به صورت دستی در یک دستگاه انتقال می‌دهد.



زمان چرخه استاندارد تنها به ** 8 ثانیه در هر سیم پیچ ** می رسد (با توجه به پارامترهای فرآیند سیم پیچی).
از عملیات مستقل یا ترکیب خط تولید درون خطی مدولار از 2 واحد، 4 واحد، 8 واحد یا بیشتر پشتیبانی می‌کند، که امکان افزایش ظرفیت انعطاف‌پذیر را برای تولید کم‌مخلوط با حجم بالا و همچنین تولید چند متغیره در دسته‌های کوچک فراهم می‌کند.



انواع مکانیکی چندگانه موجود است: دو بازوی تک‌لوله تک‌خط، دو بازوی دو‌لاین دو‌لوله، دو بازوی سه‌خط سه‌لوله‌، و دو بازوی چهار‌خط‌ سه‌لوله‌ای‌ برای‌ مطابقت‌ با نیازهای ترمینال‌ ترانسفورماتورهای‌ مختلف‌.

1. معماری سروو همگام بازوی رباتیک دوگانه

این دستگاه سیم‌پیچ غلاف دو بازویی-آستین- ** سروو موتورهای 12 مجموعه‌ای را که بازوهای روباتیک دوگانه را هدایت می‌کنند**، اجرا می‌کند و کنترل حرکت هماهنگ چند محوره را برای عملیات‌های تغذیه آستین، رزوه‌بندی، سیم‌کشی و نواربندی اجرا می‌کند.



- پایه ماشین ریخته‌گری با دقت بالا رزونانس را تحت حداکثر 5000 دور در دقیقه چرخش دوک با سرعت بالا حذف می‌کند، از جابجایی سیم‌پیچ، تراز نادرست و جابجایی آستین که اغلب در تجهیزات سیم‌پیچ با سفتی کم رخ می‌دهد، جلوگیری می‌کند.



- منطق حرکت همگام، تضاد مکانیکی بین درج پوشش آستین و مسیریابی سیم را حل می‌کند. می تواند تا 6 سیم سیم کشی خودکار را پردازش کند، خمش زاویه راست برای پایانه های سیم ایجاد کند، و ختم دوآستین دو سیم را در ابتدا و انتها و انتهای سیم پیچ ها مشخص کند.



2. مکانیسم جهانی تغذیه سیمی برای هادی های ریز و رشته ای

یک ساختار تغذیه سیم نازک ضخیم مشترک برای پوشش انواع هادی پیچیده از حداقل 0.1 میلی متر سیم تک سیم تا ** سیم لیتز 1200 رشته ** اجرا شده است. این برای سیم لعابی، سیم با پوشش ابریشم، سیم FIW، سیم پوشش داده شده با فیلم و سیم عایق سه لایه کار می کند.



- ماژول اختیاری ویژه از پردازش سیم رشته‌ای بسیار ریز 0.06 × 600 رشته پشتیبانی می‌کند.

- سازگار با هر دو نوع بوبین عمودی و افقی، که اکثر مشخصات استاندارد بوبین ترانسفورماتور با حداکثر قطر بیرونی بوبین 85 میلی‌متر و حداکثر طول آستین 125 میلی‌متر را پوشش می‌دهد.

- هندسه تغذیه سیم ثابت از خراشیدن فیلم مینا، کشش هادی یا پراکندگی رشته در طول سیم پیچی با سرعت بالا جلوگیری می کند.



3. یکپارچه Taping & Barrier-Wall Forming Station

دو ایستگاه داخلی (ایستگاه نوارچسب + ایستگاه نوار مانع) به جای نوار چسب دستی پس از فرآیند، پوشش عایق بین لایه و تشکیل دیواره مانع را در یک جریان کاری ادغام می کنند.



- بسته بندی نوار عایق پیوسته، کاربرد نوار بین لایه ای و بسته بندی نوار مانع قابل برنامه ریزی هستند.

- دستگاه نظارت بلادرنگ با چند خطا را ارائه می‌کند: زنگ هشدار نوار تا شده، هشدار تغذیه نادرست آستین، هشدار قطع سیم و هشدار کمبود نوار. این محافظ های مبتنی بر حسگر میزان ضایعات ناشی از نقص لایه عایق را کاهش می دهند.

4. سیستم کنترل سیم پیچ اختصاصی

سیستم کنترل ماشین سیم پیچ اختصاصی GREWIN منطق کامل فرآیند را اجرا می کند. اپراتورها پارامترهای سیم پیچی، توالی نوار چسب، جابجایی موقعیت آستین و پروفایل های حرکت را از طریق صفحه نمایش لمسی HMI پیکربندی می کنند.



- دنباله‌های پیچیده سیم‌پیچ از جمله سیم‌پیچ چند لایه یک‌لایه، سیم‌پیچ ساندویچی ABBA، سیم‌پیچ سگک نر-ماده را می‌توان بر اساس قطعات نمونه مشتری برنامه‌ریزی کرد یا به‌طور سفارشی توسعه داد.

- سیستم از ذخیره‌سازی دستور برای تغییر سریع محصول پشتیبانی می‌کند و زمان خرابی بین مدل‌های مختلف ترانسفورماتور را به حداقل می‌رساند.



5. ماژول های فرآیند قابل ارتقاء مدولار

قاب مکانیکی رابط‌های نصب را برای ماژول‌های فرآیند اختیاری ذخیره می‌کند، بنابراین مشتریان می‌توانند بدون خرید تجهیزات جدید، قابلیت دستگاه را افزایش دهند:



بسته بندی نوار سیمی (آستین جایگزین)، تاشوی نواری، نوار چسب کوچک، سیم پیچی فویل مسی، اتصال انتهای سیم، پردازش آستین دو رنگ سیاه و سفید، پای اتصال با سیم پرنده، ایستگاه دولایه نگهدارنده-دیوار مسی سیم سه لایه عایق / روکش شده با فیلم، سیم پیچ کاغذی Nuomei بدون قاب.

پیکربندی استاندارد

✅ ایستگاه نواری یکپارچه + ایستگاه نوار مانع، سیم پیچ کامل ترانسفورماتور در یک چرخه
✅ تغذیه خودکار آستین و موقعیت یابی خودکار؛ برای تنظیم آستین نیازی به تنظیم مکانیکی دستی نیست
✅ برنامه نویسی بصری HMI، ذخیره دستور و فراخوانی برای تغییر سریع محصول
✅ ساختار قاب چدنی با دقت بالا برای پایداری طولانی مدت کارکرد مداوم
✅ سیستم هشدار عیب چند کاناله برای نوار، آستین، قطع سیم و کمبود مواد



پیکربندی اختیاری / قابل ارتقا

اتصال درون خطی چند ماشینی، بسته بندی نوار سیمی به جای آستین، تاشوی نواری، چسباندن نوار کوچک، سیم پیچی فویل مسی، اتصال انتهایی سیم، سیم پیچی چند لایه ای، سیم پیچی سه سیمه در داخل یک لایه، سیاه و سفید و سیاه و سفید پایه‌های اتصال، موقعیت‌های دیوار حائل دوگانه، موقعیت‌های پوشش لاستیکی دوگانه، لایه‌برداری لیزری برای سیم عایق‌شده چند لایه، سیم‌پیچ کاغذ Nuomei بدون قاب، سیم‌پیچ ساندویچی ABBA، سیم‌پیچ سگک نر و ماده.
توسعه فرآیند سفارشی بر اساس نمونه های فیزیکی مشتری در دسترس است.



مشخصات فنی



مورد	مشخصات
تعداد اسپیندل ها	1
حداکثر سرعت	5000 دور در دقیقه
حداکثر قطر بیرونی بوبین	85 میلی متر
کل طول آستین	125 میلی متر
قطر سیم قابل اجرا	0.1--0.8 میلی متر
سیستم کنترل	سیستم کنترل دستگاه سیم پیچ اختصاصی GREWIN
مشخصات منبع تغذیه	AC220V 50HZ
مشخصات تامین هوا	0.5--0.6
ابعاد ماشین	1200(L)*1100(W)*1800(H)
رتبه بندی قدرت	3000W
وزن دستگاه	450 کیلوگرم
سروو موتور	12 عدد
ساختار	2 بازوی رباتیک





برنامه کاربردی و سازگاری

دستگاه سیم پیچ پوشش آستین دو بازویی GWD-S22 برای سازندگان ترانسفورماتورهای فرکانس بالا، ترانسفورماتورهای SMPS، سلف های قدرت و قطعات مغناطیسی طراحی شده است. الزامات تولید برای اندازه های ترانسفورماتور معمولی و همچنین فرآیندهای پیچیده سیم پیچ چند مرحله ای را برآورده می کند. این دستگاه می تواند به عنوان یک واحد مستقل یا یکپارچه در خطوط تولید تمام اتوماسیون کار کند.



سوالات فنی متداول

Q1: تفاوت اصلی بین یک دستگاه سیم پیچ آستین دو بازو و یک سیم پیچ معمولی چیست؟

A: سیم پیچ معمولی فقط سیم پیچ سیم را تمام می کند. ساختار دو بازویی این دستگاه به طور خودکار رزوه زنی آستین، پوشش ترمینال، چسباندن بین لایه ها و تشکیل دیواره مانع را به صورت خطی انجام می دهد و چندین عملیات دستی پس از سیم پیچی را حذف می کند.



Q2: آیا این دستگاه می تواند سیم لیتز / سیم چند رشته ای را اداره کند؟

ج: بله. این سیم لیتز تا 1200 رشته را پشتیبانی می کند. ساختار اختصاصی اختیاری برای سیم رشته ای بسیار ریز 0.06 میلی متر × 600 رشته در دسترس است. سازگار با سیم لعابی، سیم با پوشش ابریشم، FIW و سیم عایق 3 لایه.



Q3: آیا می توانم چندین دستگاه GWD-S22 را به یک خط تولید متصل کنم؟

ج: بله. رابط های مکانیکی و الکتریکی مدولار از ترکیب درون خطی 2 واحد / 4 واحد / 8 واحد برای تولید انبوه پشتیبانی می کنند.



Q4: آیا توسعه فرآیند سیم پیچ سفارشی پشتیبانی می شود؟

ج: بله. ما می‌توانیم منطق سیم‌پیچ خاصی مانند سیم‌پیچ ساندویچی ABBA، سیم‌پیچ کاغذ Nuomei بدون قاب را با توجه به نمونه‌های ارائه شده توسط مشتری توسعه دهیم.
